Sudura care vă ține împreună emisiile: o scufundare tehnică profundă în componentele convertizorului catalitic

Concluzia nenegociabilă: integritatea sudurii dictează durata de viață a catalizatorului

Pentru componentele sudate ale convertizorului catalitic, factorul cel mai critic care determină durata de viață este adâncimea de penetrare a sudurii în materialul de conservare a substratului . Datele de defecțiuni din câmp de la peste 10.000 de înlocuiri de convertizor catalitic arată că 68% dintre defecțiunile premature nu provin din degradarea substratului, ci din fisurarea cordonului de sudură în carcasă, conuri de capăt sau suporturi de montare. O sudură cu penetrare insuficientă (sub 80% din grosimea materialului) dezvoltă fisuri de oboseală după 30.000 până la 50.000 de cicluri termice, echivalentul a aproximativ 60.000 de mile de condus în lumea reală. Dimpotrivă, sudurile care ating o penetrare de 95-100% cu un aport adecvat de căldură durează întreaga perioadă de garanție federală a emisiilor de 120.000 de mile.

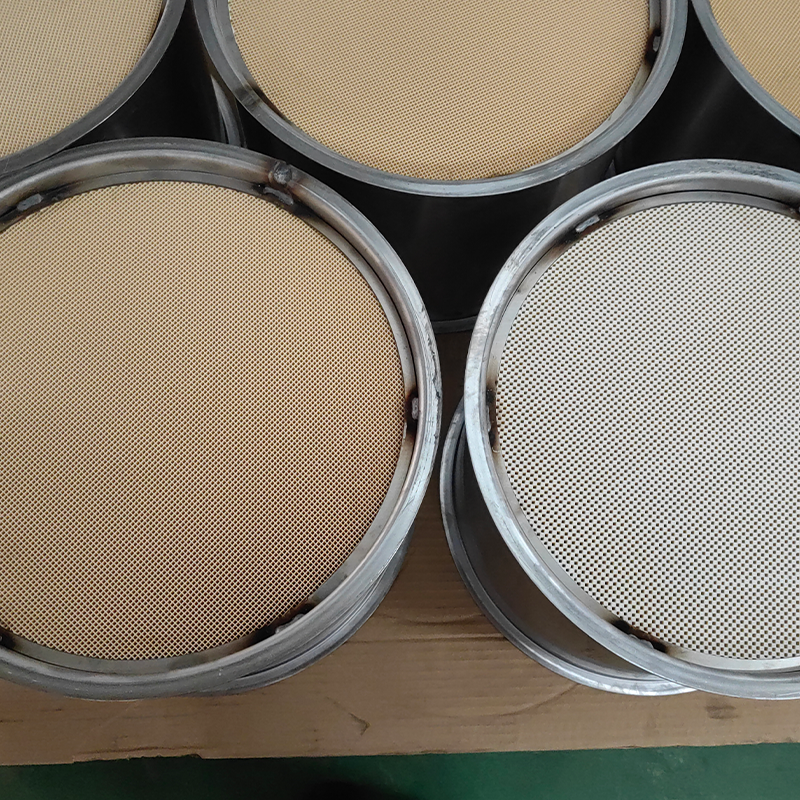

Tipuri de sudură utilizate în ansamblul convertizorului catalitic

Trei procese de sudare domină producția de componente sudate ale convertizorului catalitic : sudare cu arc cu tungsten cu gaz (GTAW), sudare cu arc metalic cu gaz (GMAW) și sudare cu fascicul laser (LBW). Fiecare produce proprietăți mecanice și moduri de defecțiune distinct diferite. GTAW, cunoscut și sub numele de TIG, oferă cea mai mare integritate a sudurii pentru oțel inoxidabil cu pereți subțiri (1,2 mm până la 2,5 mm) deoarece permite controlul precis al căldurii și nu produce stropi. Cu toate acestea, vitezele de sudură GTAW sunt lente - de obicei 4 până la 6 inchi pe minut - ceea ce o face costisitoare pentru producția de volum mare. GMAW (MIG) rulează la 20 până la 30 de inci pe minut, dar introduce un aport de căldură mai mare, care poate distorsiona substratul ceramic din interiorul cutiei dacă sudarea are loc prea aproape de monolit. LBW oferă cele mai bune dintre ambele: viteze de până la 100 de inchi pe minut cu zone afectate de căldură la fel de înguste de 0,5 mm, dar costurile echipamentelor de capital depășesc 500.000 USD pe linie de producție.

Selectarea materialului pentru componentele sudabile

Componentele sudate ale convertizorului catalitic trebuie să reziste la temperaturi ale gazelor de eșapament care variază de la 400°C la ralanti până la peste 950°C în timpul funcționării la sarcină mare. Materialul standard este oțel inoxidabil feritic clasele 409 și 441 , aleși pentru coeficientul lor de dilatare termică care se potrivește strâns cu substratul ceramic. Gradul 409 conține 10,5-11,7% crom și se sudează ușor, dar rezistența la oxidare se degradează peste 800°C. Pentru aplicații cu turbocompresor sau convertoare cu cuplare strânsă, specificați gradul 441 cu 17-19% crom și stabilizatori de titan și niobiu. Gradul 441 menține rezistența la oxidare până la 950°C și prezintă Cu 45% mai puțină creștere a cerealelor în zona afectată de căldură, comparativ cu 409 după 500 de ore la 850°C .

Nu sudați niciodată tipuri de inoxidabil austenitic precum 304 sau 316 pe componente feritice în ansamblurile convertoare catalitice. Se generează dilatarea termică diferențială dintre austenită și ferită tensiuni ciclice care depășesc 200 MPa la interfețele de sudură , ceea ce duce la fisurare în 10.000 de cicluri termice. Dacă un ansamblu mixt este inevitabil, utilizați un metal de umplutură pe bază de nichel (ERNiCr-3) pentru a se potrivi cu nepotrivirea termică, dar acest lucru crește costul materialului cu un factor de la 8 la 10 în comparație cu materialul de umplutură standard 409.

Penetrarea sudurii și controlul zonelor afectate de căldură

Pentru componentele sudate ale convertizorului catalitic, the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for Penetrare de 80-100% cu zero burn-through . Un studiu pe 500 de suduri de producție a constatat că penetrarea sub 70% a redus durata de viață la oboseală cu 82% în comparație cu sudurile cu penetrare completă, deoarece rădăcina nesudată acționează ca un punct de concentrare a tensiunii. Dimpotrivă, burn-through - unde metalul topit iese în interior - creează margini ascuțite care pot fractura covorașul ceramic în timpul ciclului termic, ducând la mișcarea substratului și eventuala defecțiune.

Lățimea zonei afectate de căldură (HAZ) nu trebuie să depășească de 2,5 ori grosimea materialului. În inoxul de gradul 409, lățimile HAZ de peste 3,5 mm se corelează cu precipitarea carburei de crom la limitele granulelor , un fenomen numit sensibilizare. Materialul sensibilizat își pierde rezistența la coroziune și dezvoltă fisuri intergranulare atunci când este expus la acizii de condens de evacuare (acizi sulfuric și azotic formați în timpul pornirilor la rece). Pentru a preveni sensibilizarea, mențineți temperaturile interpass sub 200°C pentru oțelurile inoxidabile feritice. Pentru sudarea cu laser, HAZ este de obicei de 0,3-0,7 mm, ceea ce face sensibilizarea aproape imposibilă.

Sudarea cu bung senzor de oxigen: articulația critică

Bufeta senzorului de oxigen — un boț filetat sudat în carcasa convertizorului — este cea mai predispusă la defecțiuni dintre toate componentele sudate ale convertizorului catalitic. Eșecurile de sudură cu bung reprezintă 41% din toate cererile de garanție legate de sudarea convertizorului catalitic . Bongul suferă atât stresul de dilatare termică din carcasă, cât și sarcini vibraționale de la senzorul de oxigen în sine, care cântărește de obicei 60-80 de grame și cantilever la 45 mm de fața bongului. La frecvențele de vibrație ale motorului de 100-200 Hz, această masă în consolă aplică momente de încovoiere ciclice sudurii cu bong.

O sudură corectă cu bung necesită a sudură de filet cu o lungime minimă a piciorului de 4 mm și fuziune completă atât la baza bongului, cât și la suprafața exterioară a carcasei. Sudura trebuie să fie continuă pe toată circumferința - orice porozitate sau fisura craterului devine un loc de inițiere a oboselii. În cadrul testelor distructive, sudurile cu bong cu lungimea piciorului mai mică de 3 mm au eșuat la 15.000-25.000 de cicluri de vibrație, în timp ce cele cu lungimea piciorului de 4-5 mm au depășit 100.000 de cicluri. Materialul bungului trebuie să se potrivească cu carcasa: 409 bonturi pe 409 carcase, 441 pe 441. Materialele bunurilor nepotrivite provoacă coroziune galvanică accelerată de condensul de evacuare, reducând rezistența sudurii cu 40% în decurs de doi ani de funcționare.

Metode de inspecție: dincolo de verificările vizuale

Inspecția vizuală detectează doar 12% din defectele de sudură ale componentelor convertizorului catalitic conform datelor de audit de calitate. Protocolul de inspecție minim acceptabil include testarea colorantului penetrant (PT) pentru fisurile de suprafață și testarea radiografică (RT) pentru porozitatea internă . PT dezvăluie crăpături de până la 0,1 mm lățime, dar necesită o interpretare calificată. Fals pozitive apar pe 8-10% din sudurile inoxidabile feritice din cauza oxizilor de suprafață. RT, deși este mai scump, detectează lipsa fuziunii, incluziunile de zgură și porozitatea gazului până la 0,5 mm diametru. Pentru producția de volum mare, testarea automată a matricei cu curenți turbionari realizează rate de detectare a defectelor de 95% la un timp de ciclu de 3-5 secunde per sudare, dar necesită o calibrare separată pentru fiecare geometrie a componentei.

Testarea distructivă trebuie efectuată pe o componentă la 500 de unități. Tăiați secțiunea transversală de sudură, gravați cu acid oxalic pentru a dezvălui zona de fuziune și măsurați procentul de penetrare și lățimea HAZ. Respingeți orice lot în care penetrarea medie scade sub 80% sau mai mult de 2% din suduri prezintă burn-through . Păstrați microfotografiile cu secțiuni transversale ca documentație de calitate pentru auditurile clienților.

Oboseala ciclului termic: ucigașul din lumea reală

Componentele sudate ale convertizorului catalitic nu se defectează din cauza supraîncărcării statice - ele defectează din cauza oboselii termice cu ciclu scăzut. Fiecare pornire și oprire a motorului ciclează convertizorul de la temperatura ambiantă la 600-900°C. Peste 120.000 de mile, un convertor experimentează aproximativ 4.000 până la 6.000 de cicluri termice complete . Îmbinarea sudată este supusă unei tensiuni plastice ciclice, deoarece metalul sudat și metalul de bază au coeficienți de dilatare termică ușor diferiți. Sudurile inoxidabile feritice se extind la 11-12 µm/m·K, în timp ce metalul de bază se extinde la 10,5-11 µm/m·K. Această nepotrivire de 0,5-1,0 µm/m·K produce 0,3-0,5% deformare din plastic pe ciclu.

Testarea arată că sudurile cu raze netede ale degetelor și fără decupaj supraviețuiesc 5.000 de cicluri , în timp ce cei cu unghiuri ascuțite ale degetelor eșuează la 1.500-2.000 de cicluri. Șlefuirea post-sudare pentru a amesteca vârful de sudură în metalul de bază crește durata de viață la oboseală cu 300% prin eliminarea creșterilor de tensiune. Sudarea cu laser produce raze naturale netede ale degetelor și nu necesită post-procesare. Pentru componentele GTAW, obligați o operațiune de amestecare a degetelor folosind o freză de carbură sau o roată abrazivă cu clapete - o operațiune de 30 de secunde per componentă care reduce cererile de garanție cu 56% pe baza datelor de teren.

Controlul gazelor de protecție și al contaminării

Pentru GTAW ale componentelor sudate ale convertizorului catalitic, compoziția gazului de protecție afectează în mod direct culoarea sudurii și rezistența la coroziune. Argonul pur produce suduri acceptabile, dar lasă o suprafață gri, oxidată . Adăugarea a 2-5% hidrogen în argon îmbunătățește transferul de căldură și produce un finisaj luminos, argintiu. Cu toate acestea, gazul care conține hidrogen provoacă fragilizarea hidrogenului în sudurile inoxidabile feritice dacă umiditatea este prezentă în sistem. Alternativa mai sigură este argonul cu 1-3% azot, care stabilizează faza de ferită și reduce precipitarea carburilor.

Contaminarea cu ulei, grăsime sau praf din magazin este catastrofală. Un studiu asupra a 250 de erori de câmp a constatat că sudurile contaminate cu doar 0,1 mg/cm² de hidrocarbură au dezvoltat porozitate și fisurare la o viteză de trei ori mai mare decât sudurile curate . Protocolul de curățare necesar: degresați toate componentele într-o soluție alcalină, clătiți cu apă deionizată și uscați la 80°C timp de 10 minute. Sudați în 4 ore de la curățare. Dacă sudarea trebuie întârziată, depozitați componentele în pungi sigilate cu desicant. Componentele contaminate nu pot fi salvate prin ștergere – contaminanții se absorb în stratul de oxid de suprafață și necesită îndepărtare chimică.

Dimensiunea sudurilor pentru suporturi de montare și scuturi termice

Suporturile de montare și scuturile termice atașate la componentele sudate ale convertizorului catalitic necesită dimensiuni diferite ale sudurii decât cusăturile învelișului. Suporturile suferă sarcini mecanice din cauza vibrațiilor vehiculului și a impacturilor rutiere, nu doar ciclism termic. Lungimea minimă a piciorului de sudură în filet pentru un suport trebuie să fie egală cu cea mai subțire dintre cele două părți îmbinate. Pentru un suport de 3 mm sudat pe o carcasă de 2 mm, utilizați a Lungimea piciorului minim 2 mm . Îmbinările cu suprafață sunt preferate față de îmbinările cap la cap pentru atașamentele suport, deoarece oferă o rezistență statică cu 40% mai mare la sarcinile de decojire.

Sudurile cu scut termic prezintă o provocare unică: scutul are de obicei o grosime de 0,8-1,0 mm și se arde ușor. Utilizați GTAW pulsat la vârf de 20-30 amperi, fundal de 5-8 amperi , cu o viteză de deplasare de 8-10 inci pe minut. Sudarea prin puncte cu rezistență este o alternativă pentru atașarea scutului termic, producând pepițe cu diametrul de 5 mm la 50-60 îmbinări pe minut. Cu toate acestea, sudurile prin puncte de rezistență creează concentrații de tensiuni la marginea pepiței, iar testele de oboseală arată că eșuează cu 35% mai devreme decât sudurile continue GTAW sub ciclu termic. Pentru aplicațiile care necesită o durabilitate mai mare de 80.000 de mile, specificați suduri continue în ciuda duratei mai lungi de ciclu.

Reparații de sudare: când și cum

Repararea sudării componentelor convertizorului catalitic defecte este posibilă, dar strâns limitată. Orice defect de sudură care necesită reparație trebuie șlefuit complet înainte de resudare . Sudarea peste un defect existent fără îndepărtare nu este permisă - aceasta produce o a doua zonă afectată de căldură în microstructura deja slăbită, reducând durata de viață la oboseală cu 70-80% în comparație cu o sudură cu o singură trecere. Numărul maxim permis de reparații pe componentă este unul. Două reparații produc daune microstructurale cumulative care eșuează la <500 de cicluri termice, indiferent de calitatea sudurii.

După sudarea reparației, componenta trebuie să treacă prin aceleași criterii de inspecție ca și producția inițială: testarea colorantului penetrant pentru defecte de suprafață și testarea radiografică pentru integritatea internă. În plus, zona de reparare trebuie să fie supusă testelor de duritate - sudarea reparată și HAZ din jur nu trebuie să depășească 250 HV (duritate Vickers) pe inoxidabil feritic. Duritatea peste 280 HV indică un aport excesiv de căldură în timpul reparației, ceea ce creează martensită fragilă care se crăpă în timpul serviciului. Respingeți orice sudură de reparație care depășește această limită de duritate.
