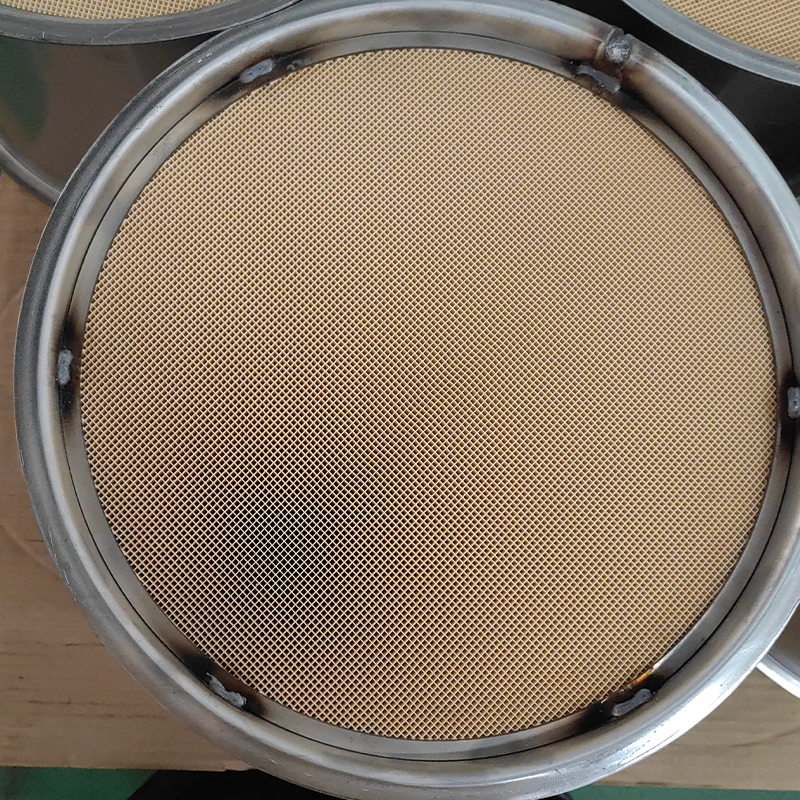

Catalizator cu trei căi (TWC) Piesă sudată

Ansamblul sudat cu catalizator în trei căi (TWC) este una dintre componentele de bază ale unui sistem de evacuare auto, iar procesul de fabricație și calitatea acestuia afectează direct performanța, siguranța și durata de viață a vehiculului.

1. Ce este un ansamblu sudat TWC?
Un ansamblu sudat TWC nu este o singură componentă, ci un modul integrat compus din mai multe piese metalice unite între ele prin procese de sudare. Scopul său principal este de a oferi un mediu stabil și eficient de carcasă și instalare pentru catalizatorii de metale prețioase (platină, paladiu, rodiu).
Un ansamblu sudat tipic TWC constă de obicei din următoarele elemente:
(1) Înveliș de catalizator: de obicei, o structură cu dublu strat în care stratul interior deține substratul catalizatorului, în timp ce stratul exterior funcționează ca un scut termic, oferind izolație și protecție.
(2) Substrat catalizator: De obicei, un suport ceramic sau metalic alveolat acoperit cu material catalitic.
(3) Covoraș: un covoraș intumescent plasat între substrat și carcasă pentru a asigura fixarea, amortizarea și etanșarea, prevenind deteriorarea substratului și scurgerile de evacuare.
(4) Țevi de admisie/ieșire: Țevi care conectează galeria de evacuare a motorului la toba de eșapament.
(5)Bousurile senzorului de oxigen: Baze utilizate pentru instalarea senzorilor de oxigen în amonte și în aval.
(6) Umerașe/suporturi: Componente utilizate pentru a fixa întregul ansamblu al convertizorului catalitic pe șasiul vehiculului.
Aceste componente sunt sudate împreună pentru a forma un ansamblu complet sudat TWC.

2. Principalele procese de sudare
Datorită materialelor specifice utilizate în ansamblurile TWC (mai ales oțel inoxidabil) și cerințelor stricte ale acestora, procesele de sudare utilizate în mod obișnuit includ:
(1)Sudura protejată cu gaz
Sudarea MIG/MAG: cea mai utilizată metodă de sudare, cu eficiență ridicată și adaptabilitate puternică. MIG pulsat este adesea aplicat pentru a obține suduri mai curate, cu stropire redusă. Este potrivit pentru cusături longitudinale ale carcasei, cusături circumferențiale și sudarea consolelor.
Sudarea TIG: Oferă calitate ridicată a sudurii și aspect bun, dar este mai puțin eficientă. Este utilizat în mod obișnuit pentru îmbinările cap la cap cu foi subțiri și boturile senzorilor de oxigen unde cerințele de etanșare și aspect sunt ridicate.
(2) Sudarea cu laser
Avantaje: Aport scăzut de căldură, deformare minimă, viteză mare de sudare, raport mare adâncime-lățime și capacitate mare de automatizare.
Aplicație: Folosit din ce în ce mai mult pentru sudarea cusăturii longitudinale a carcasei TWC, servind ca alternativă la procesele MIG tradiționale pentru a obține o productivitate mai mare și o calitate a sudurii.
(3) Sudarea cu plasmă
Similar cu sudarea cu laser, este o metodă de sudare cu densitate energetică ridicată și poate fi utilizată ca soluție alternativă în anumite aplicații.
(4) Sudarea prin puncte de rezistență
Folosit în principal pentru atașamente nesigilate, cum ar fi suporturi și umerase.

3.Provocări tehnice și cerințe de bază
(1) Etanșeitatea la aer: Cea mai fundamentală și critică cerință. Orice scurgere mică poate duce la:
Emisii în exces: gazele de eșapament netratate care scapă direct în atmosferă.
Semnale incorecte ale senzorului de oxigen: afectează controlul raportului aer-combustibil, determinând un consum crescut de combustibil și o performanță redusă a motorului.
Zgomot: produce un sunet de scurgere de „sâsâit” vizibil.
(2) Controlul deformării termice: Căldura de sudare poate provoca deformarea carcasei cu pereți subțiri. Deformarea excesivă poate afecta potrivirea instalării sau poate duce la o presiune neuniformă a covorului, dăunând substratului ceramic. Pentru a controla distorsiunea, sunt necesare dispozitive adecvate, secvența de sudare și parametrii de proces.
(3) Rezistență la temperatură înaltă de sudare și rezistență la coroziune:
Temperaturile de funcționare TWC pot ajunge până la 1000°C, necesitând suduri pentru a rezista la oboseală termică și la oxidare pe termen lung.
Gazele de eșapament conțin elemente corozive precum sulf și clor, astfel încât sudurile trebuie să se potrivească cu rezistența la coroziune a metalului de bază.
(4) Evitarea șocului termic asupra substratului:
Substraturile ceramice sunt foarte sensibile la schimbările bruște de temperatură. Aportul excesiv sau concentrat de căldură în timpul sudării poate provoca microfisuri sau spargeri. Este necesar un control strict al aportului de căldură și al vitezei de răcire.
(5) Compatibilitate material:
Componentele TWC folosesc de obicei oțeluri inoxidabile speciale (cum ar fi 409L, 439, 441). Materialele de umplutură trebuie să se potrivească cu proprietățile metalului de bază pentru a asigura rezistența mecanică a sudurii și rezistența la coroziune.

4. Controlul și inspecția calității
Pentru a asigura fiabilitatea ansamblurilor sudate TWC, se efectuează inspecții stricte în timpul producției:
(1) Inspecție vizuală în linie: sistemele automate de camere verifică aspectul sudurii pentru decupări, stropi, concavități și alte defecte.
(2) Testarea etanșeității la aer:
Spectrometria de masă cu heliu: Oferă detectarea scurgerilor de înaltă precizie și este utilizată de obicei pentru testarea sau prelevarea de probe de laborator.
Metoda de scădere a presiunii: utilizată mai frecvent pe liniile de producție prin presurizarea ansamblului și monitorizarea modificărilor de presiune pentru a determina scurgerile.
(3) Inspecție dimensională: Efectuată cu calibre sau CMM-uri pentru a se asigura că dimensiunile cheie de instalare sunt conforme cu specificațiile de proiectare.
(4) Testare nedistructivă:
Inspecție cu raze X: Folosit pentru a detecta defecte interne de sudură, cum ar fi porozitatea, includerea de zgură sau penetrarea incompletă.
(5) Testare distructivă:
Analiza metalografică: tăierea și examinarea microstructurii sudurii pentru a evalua calitatea sudurii.
Testare mecanică: Evaluarea rezistenței sudurii, tenacității și proprietăților mecanice aferente.

5. Tendințe de dezvoltare
(1) Automatizare și inteligență: utilizarea pe scară largă a roboților de sudură și a liniilor automate îmbunătățește eficiența și consistența. Integrarea viziunii artificiale și a senzorilor permite monitorizarea în timp real și controlul adaptiv al sudării.
(2) Design ușor și compact: adoptarea de oțeluri inoxidabile de înaltă performanță mai subțiri și design structural optimizat pentru a reduce greutatea și a economisi spațiu.
(3) Noi tehnologii de sudare: Creșterea aplicării sudurii cu laser și sudării hibride laser-arc pentru o eficiență și o calitate mai ridicate.
(4) Design modular: integrarea TWC cu GPF-uri, tobe de eșapament și alte componente într-o singură unitate sudată, formând module de posttratare a gazelor de evacuare mai complexe.
